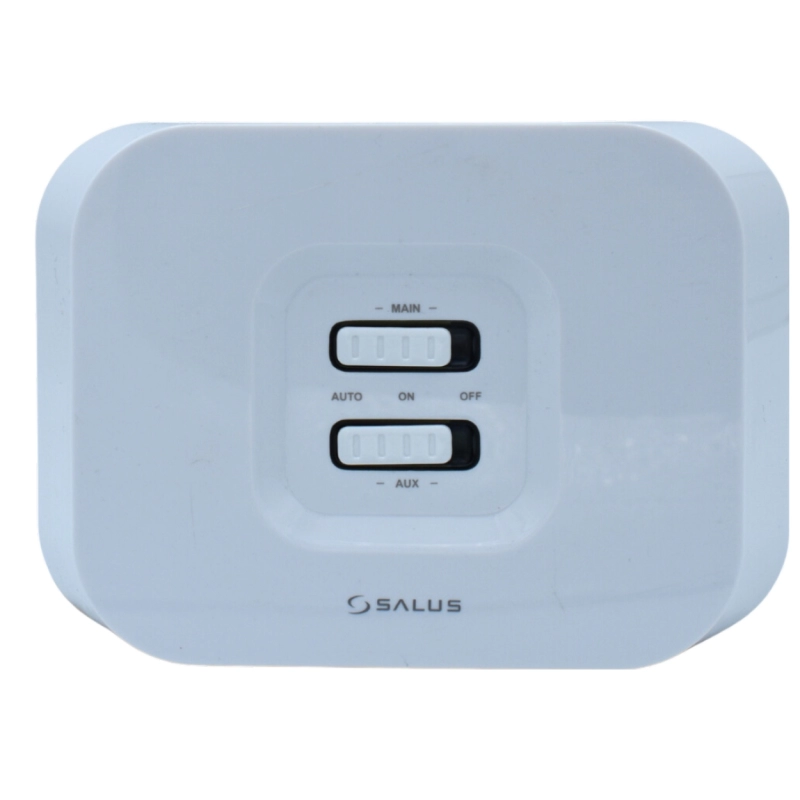

Receptor ZigBee OpenTherm Salus RX30RF, 2 canale, 230 V, ZigBee 3.0

Receptor ZigBee OpenTherm Salus RX30RF, 2 canale, 230 V, ZigBee 3.0 – Salus Smart Home

Salus RX30RF este un receptor wireless cu două canale de comandă și interfață OpenTherm, destinat integrării în sisteme compatibile de încălzire, răcire și automatizare HVAC. Dispozitivul comunică prin ZigBee 3.0, la frecvența de 2,4 GHz, și permite controlul centralelor termice și al altor echipamente compatibile prin intermediul contactelor de releu sau al protocolului OpenTherm.

Receptorul dispune de două canale independente, CH1 principal și CH2 auxiliar, cu o capacitate de comutare de 5(3) A pe canal. Poate fi utilizat în configurații cu una sau două zone, iar integrarea în platforma SALUS Smart Home prin gateway-ul universal UG800 permite accesul la funcțiile de control prin internet.

Avantajele receptorului Salus RX30RF

• Comunicare ZigBee 3.0, 2,4 GHz, pentru conectarea wireless în sistemul SALUS.
• Interfață OpenTherm, pentru comunicarea cu centrale termice compatibile.
• Două canale de releu, principal și auxiliar, pentru configurații flexibile de comandă.
• Capacitate de comutare de 5(3) A pe canal.
• Contacte NO, COM și NC pentru ambele canale.
• Comutare fără potențial sau la 230 V, în funcție de configurarea electrică.
• Mod de comandă manuală, pentru acționarea locală a canalelor.
• Indicatori LED, pentru verificarea stării receptorului și a conexiunii.
• Compatibilitate cu SALUS Smart Home, cu acces prin internet utilizând gateway-ul UG800.
• Montaj pe perete, într-o carcasă compactă din plastic.
• Garanție de 5 ani.

Control OpenTherm pentru centrale termice compatibile

Salus RX30RF este echipat cu o interfață OpenTherm, disponibilă prin terminalele dedicate A și B. Aceasta permite comunicarea dintre sistemul SALUS și o centrală termică ce acceptă protocolul OpenTherm.

Utilizarea acestei funcții necesită o centrală compatibilă OpenTherm. Pentru instalațiile care utilizează comanda de tip pornit/oprit, receptorul oferă și posibilitatea controlului prin contactele de releu, în configurațiile electrice corespunzătoare.

Două canale de comandă pentru instalații HVAC

Receptorul dispune de două canale de releu, care pot fi utilizate în diferite configurații de control:

• CH1 – canal principal: contacte NO, COM și NC.
• CH2 – canal auxiliar: contacte NO, COM și NC.
• Capacitate de comutare: 5(3) A pentru fiecare canal.
• Tip ieșire: 0–230 V, în funcție de configurarea electrică.

Această structură permite utilizarea receptorului pentru comanda centralelor termice, pompelor, vanelor și a altor componente HVAC compatibile, inclusiv în configurații cu zonă principală și zonă auxiliară.

Comutare fără potențial sau la 230 V

Salus RX30RF permite utilizarea contactelor de releu pentru comutare fără potențial sau pentru comutare la 230 V, prin realizarea unei punți electrice corespunzătoare.

Alegerea configurației depinde de cerințele echipamentului comandat. Conexiunile trebuie realizate conform schemei electrice aplicabile și specificațiilor componentelor conectate.

Integrare ZigBee 3.0 în SALUS Smart Home

Receptorul RX30RF utilizează protocolul wireless ZigBee 3.0 / iT600, pe frecvența de 2,4 GHz, pentru comunicarea cu dispozitivele compatibile din ecosistemul SALUS.

Pentru asocierea receptorului cu platforma SALUS Smart Home și utilizarea funcțiilor prin internet este necesar gateway-ul universal Salus UG800. Împerecherea dispozitivului cu sistemul se realizează prin gateway.

Compatibilitate cu termostatul inteligent Salus Elypso EL600T

Salus RX30RF poate fi utilizat împreună cu termostatul inteligent Salus Elypso EL600T, pentru transmiterea comenzilor către centrala termică sau către un alt echipament controlat.

Atunci când termostatul solicită încălzire, receptorul transmite comanda corespunzătoare, în funcție de configurația instalației. RX30RF poate fi integrat și cu alte termostate de ambient și dispozitive compatibile din platforma SALUS.

Configurații pentru încălzire, răcire și control pe zone

Prin configurarea comutatoarelor DIP, receptorul poate fi adaptat mai multor tipuri de instalații compatibile.

Configurații cu o singură zonă

• Încălzire centrală sau sistem de încălzire/răcire cu două țevi.
• Sistem de încălzire/răcire cu patru țevi.
• Încălzire centrală și preparare apă caldă menajeră.

Configurații cu două zone

RX30RF poate fi configurat și pentru două zone de încălzire, împreună cu un cazan comandat On/Off, conform schemei și configurației SALUS corespunzătoare.

Mod manual și indicatori LED

Receptorul dispune de comenzi manuale pentru acționarea locală a canalelor, utile pentru verificarea funcționării sau controlul direct al echipamentelor conectate.

Indicatorii LED de pe partea frontală oferă informații despre starea receptorului și a canalelor, putând semnaliza:

• Conectarea la rețeaua ZigBee și procesul de împerechere.
• Pierderea conexiunii cu un dispozitiv asociat.
• Starea releelor.
• Utilizarea comenzilor manuale.
• Resetarea la setările din fabrică.

Raza de comunicare wireless

Conform datelor tehnice furnizate, comunicarea ZigBee a receptorului Salus RX30RF are următoarele valori de referință:

• În interior: minimum 30 m.
• În exterior: până la 200 m, în linie dreaptă.

Raza efectivă de comunicare poate varia în funcție de pereți, structura clădirii, poziționarea dispozitivelor, obstacole și eventualele interferențe radio.

Conexiunile electrice ale receptorului Salus RX30RF

Receptorul dispune de terminale dedicate alimentării, celor două canale de releu și interfeței OpenTherm:

• 1 – NO CH1: contact normal deschis, canal principal.
• 2 – COM CH1: contact comun, canal principal.
• 3 – NC CH1: contact normal închis, canal principal.
• 4 și 5 – L: alimentare fază.
• 6 – GND: conexiune de împământare.
• 7 și 8 – N: alimentare nul.
• 9 – NC CH2: contact normal închis, canal auxiliar.
• 10 – NO CH2: contact normal deschis, canal auxiliar.
• 11 – COM CH2: contact comun, canal auxiliar.
• 12 – A: conexiune OpenTherm către centrală.
• 13 – B: conexiune OpenTherm către centrală.

Important: instalarea și conexiunile electrice trebuie realizate conform schemei de conectare a receptorului și cerințelor echipamentelor comandate.

Date tehnice Salus RX30RF

• Producător: Salus.
• Model: RX30RF.
• Tip produs: receptor wireless ZigBee cu două canale și interfață OpenTherm.
• Protocol wireless: ZigBee 3.0 / iT600.
• Frecvență de comunicare: 2,4 GHz.
• Alimentare: 230 V AC / 50 Hz.
• Număr canale: 2 – CH1 principal și CH2 auxiliar.
• Capacitate de comutare: 5(3) A pe canal.
• Contacte de releu: COM, NO și NC pentru fiecare canal.
• Tip comutare: fără potențial sau la 230 V, în funcție de configurare.
• Interfață OpenTherm: terminale A și B.
• Configurare: prin comutatoare DIP.
• Comandă manuală: da.
• Indicatori de stare: LED.
• Gateway pentru SALUS Smart Home: UG800.
• Control prin internet: prin platforma SALUS Smart Home și gateway-ul UG800.
• Termostat compatibil menționat: Salus Elypso EL600T.
• Rază de comunicare în interior: minimum 30 m.
• Rază de comunicare în exterior: până la 200 m în linie dreaptă.
• Clasă de siguranță: Clasa I.
• Montaj: pe perete.
• Material carcasă: plastic.
• Dimensiuni: 145 × 100 × 35 mm.
• Garanție: 5 ani.

Ce trebuie să știi înainte de achiziție

Salus RX30RF este destinat instalațiilor care necesită un receptor wireless cu două canale de comandă și posibilitate de comunicare OpenTherm. Pentru utilizarea acestei interfețe, centrala termică trebuie să fie compatibilă cu protocolul OpenTherm.

În configurațiile cu comandă On/Off, ieșirile de releu trebuie conectate și configurate conform cerințelor echipamentului controlat. Pentru integrarea în SALUS Smart Home și controlul prin internet este necesar gateway-ul universal Salus UG800.

De ce să alegi receptorul ZigBee OpenTherm Salus RX30RF?

Salus RX30RF combină comunicarea ZigBee 3.0, interfața OpenTherm și două canale de releu într-un singur dispozitiv, oferind flexibilitate pentru controlul centralelor termice și al componentelor HVAC compatibile.

Posibilitatea configurării pentru diferite tipuri de instalații, comenzile manuale, indicatorii LED și integrarea în SALUS Smart Home prin gateway-ul UG800 îl recomandă pentru realizarea unui sistem de control al încălzirii sau răcirii adaptat configurației existente.
